返信
-
シバッチさん、こんばんは
まほろです。
テープLEDって整流回路付きでしょうか？
でないと正方向では点灯するけど逆方向では点灯しない事になりませんか？
方向はプラス、マイナスの入替えで変わりますよ。 （アナログでは）
ＤＣＣはもともと交流なので電極は有りません。
シバッチです。
横からすみません。
確かに昔のメルクリンのZの車両は、車軸が片方の車輪のみ電気的に通電する仕組みですが、最近の客車は車輪をどちら側にしても通電しているのではないか、と思います。
と申しますのは、私は2年前ほどに発売されたMarklin87269のラインゴルド客車について、テープLEDにエナメル線をハンダ付けして、エナメル線を車軸に接触させて室内灯を灯していますが、車輪を左右反対にはめ込んでも室内灯が灯るからです。なお、室内灯が標準装備のMarklin87756のIC客車は室内灯を灯すために従来の片方の車輪のみ電気的に通電するタイプが使われていると思います。
シバッチ
静山さん、こんにちは
まほろです。ロクハンの方式というのはZショーティーの方式の事です。
実はこの方式はＫＡＴＯのＮゲージでも同じようになっています。
これは、車軸は真ん中が、プラスチック製で、両端は導通していません。
従って、左右の車軸からプラスとマイナスを独立して給電出来ます．
台車１つで電極はＯＫなのです。
軸受けから給電するので走行抵抗は少ないんです。デメリットは、かがみさんが言われているように軸受けに電極部が
入るためそこを削らないと走行抵抗になります。電極はメルクリンの車輪を使用するなら
従来のメルクリン方式と同じように台車ごとに
プラスとマイナスに別れてしまいます。まほろさん、ありがとうございます。
メルクリンの通常の車輪はまほろさんのご指摘の通りで、車軸は片方の車輪とのみ電気的につながってます。ですので、車軸に当てて集電する場合は、レールの片方からのみですね。
「ロクハンの方式」とおっしゃってるのがどのことかわかりませんが、私が写真でご紹介したメルクリンの制御車やZショーティーの方式は、車輪の中心の外側にとんがって出ている部分に当てて集電しています。つまりは車輪から集電してるわけです。ですので車軸がどちらにつながってるかは関係ありません。

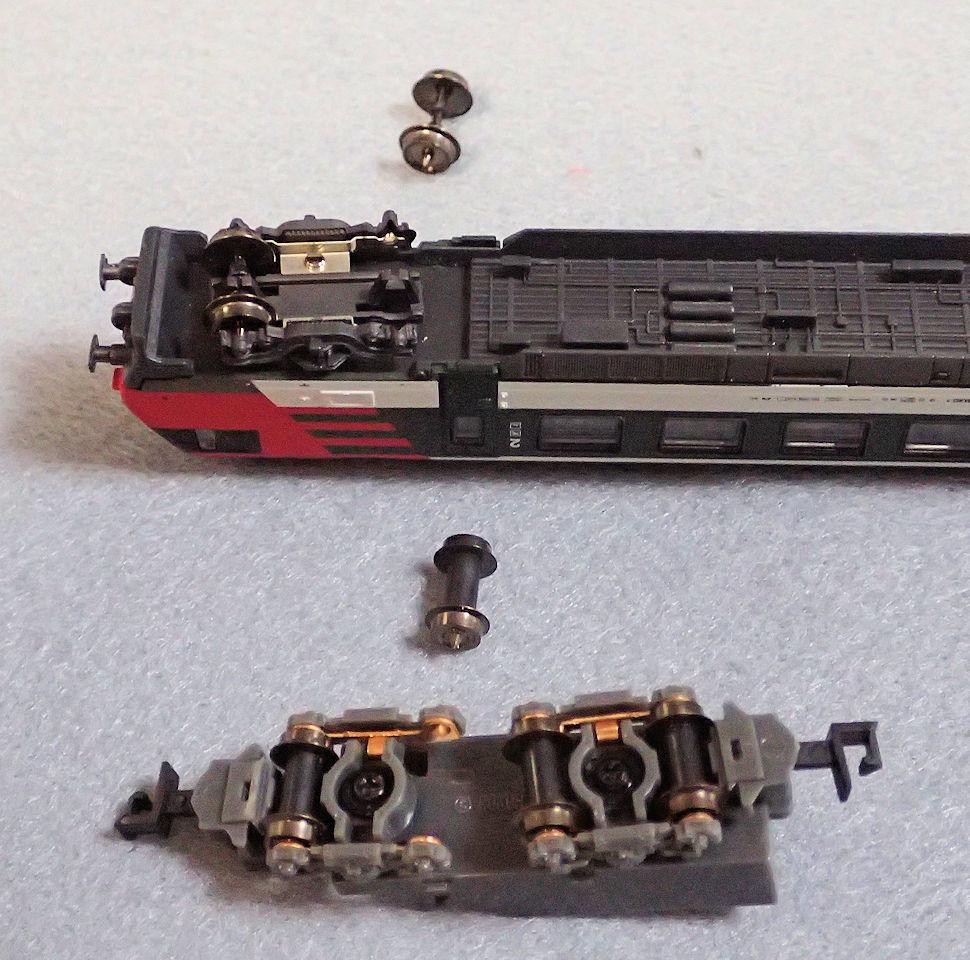

添付した写真はそれぞれ車輪を外してみた状態です。
メルクリンの場合は車輪の保持は車軸の真ん中の軸受けでおこなうので、集電金具は（写真で見たときの）下側で受けてるだけです。Zショーティーは車輪の保持もこの金具で行ってるので、丸いくぼみになっています。台車での2軸の間隔が同じであれば、安く手に入るZショーティーの集電金具を流用できるかもしれない…ということですが、難しいですね。
静山
まほろです。
これは、車輪から集電していますね。
これもちょっと抵抗になるかかもしれませんが、
従来方式よりはましかもしれません。メルクリンの車輪は車輪の片方が絶遠車輪、もう片方が車軸と繋がっていると
思っています。
なのでロクハンの方式では、出来ません。メルクリンの従来方式も、２軸１セットで極性を変えて集電してます。
片側の２軸をプラスとして集電、もう片側の方を車輪を入れ替えてマイナスとして
集電しています。Ｎの軸受けから集電する場合も従来方式の形になりそう
片側の２軸をプラスとして集電、もう片側の方を車輪を入れ替えてマイナスとして
集電するような形ですかね。やはり客車の集電は難しそうですね。
