RZモジュール

 「RZモジュール」は、2012年に私たち、関西を中心としたZゲージ鉄道模型の愛好者のグループ「Baden谷九」が策定したZゲージ鉄道模型レイアウトのモジュール規格です。

■経緯

 2014年4月の月例ミーティングで、「モジュール規格を策定し、1年くらいかけてみんなで作ろう。」ということになり、接続はロクハンレールによる。直線モジュールは長さ440mmの複線を基本モジュールとし、カーブモジュールとエンドループモジュール(ドッグボーン用)も作成するという原案をもとに、月例ミーティングとメーリングリストで、モジュール規格を練ってまいりました。

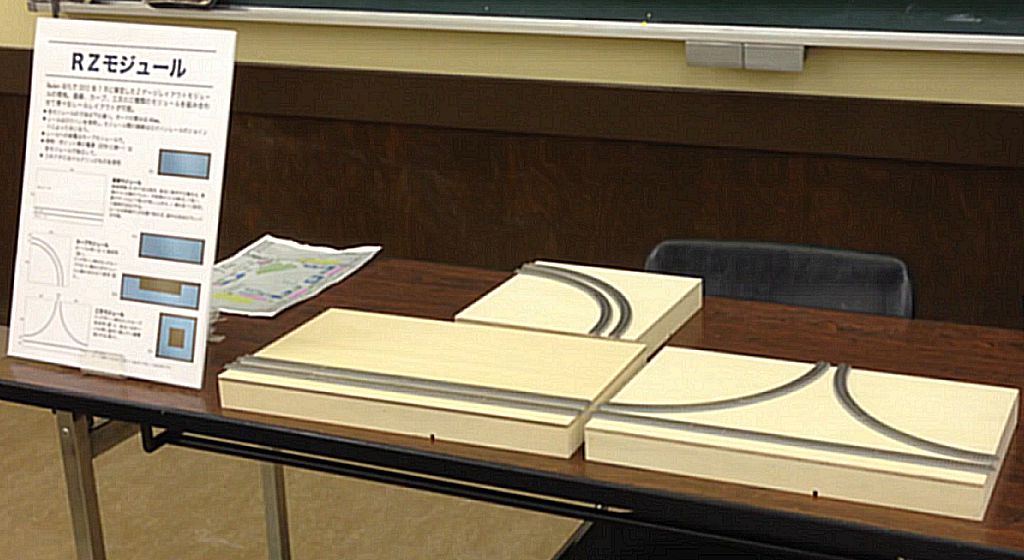

■規格

 レールはロクハンを使用し、モジュール間の接続はロクハンレールのジョイントによって行います。ボードの厚みは40mm とします。

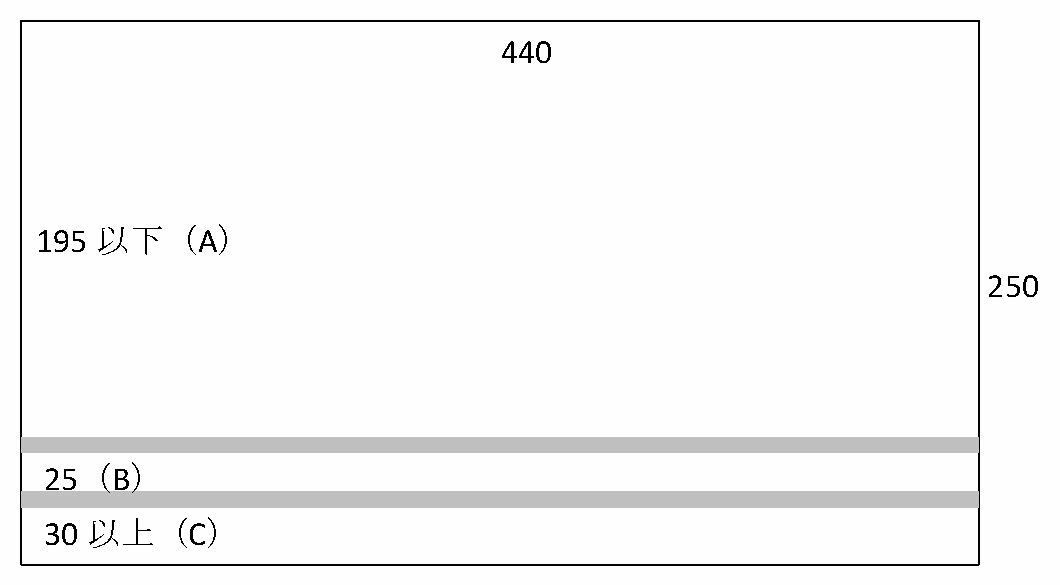

直線モジュール。

 線路間隔(B)の寸法は固定です。独自に制作する場合は、奥側の(A)は縮めることが出来ます。また、手前側の(C)は伸ばすことが出来ます。駅やヤードなどで長さが欲しいときは、2個を並べて固定して使用するなどとします。レールは両端がこの位置であれば、途中は自由なアレンジが可能です。

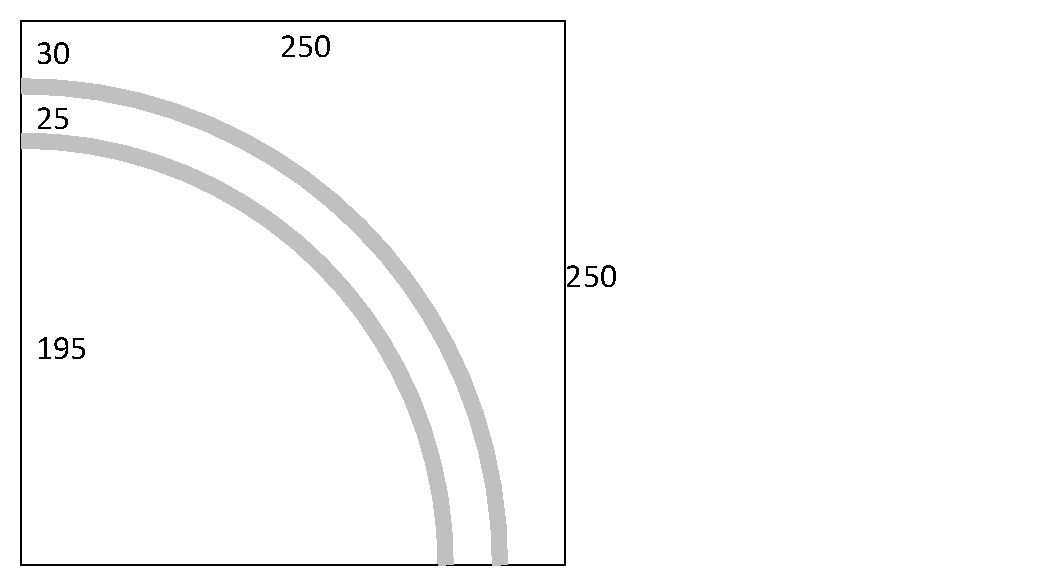

カーブモジュール。

 オーバル時には4個使用します(図1)参照。 ドッグボーン時のエンドループでは6個を、三叉モジュールと組み合わせて使用します。(図3)参照 レールへの給電はカーブモジュールで行います。照明・ポイント等の電源(DC9Vに統一)は各モジュールで独立させます。

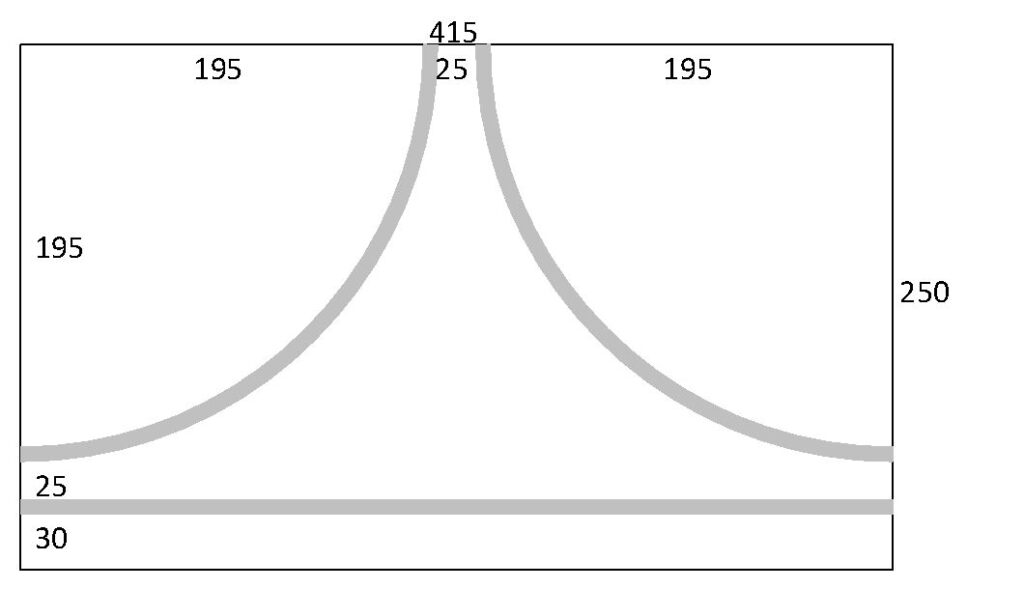

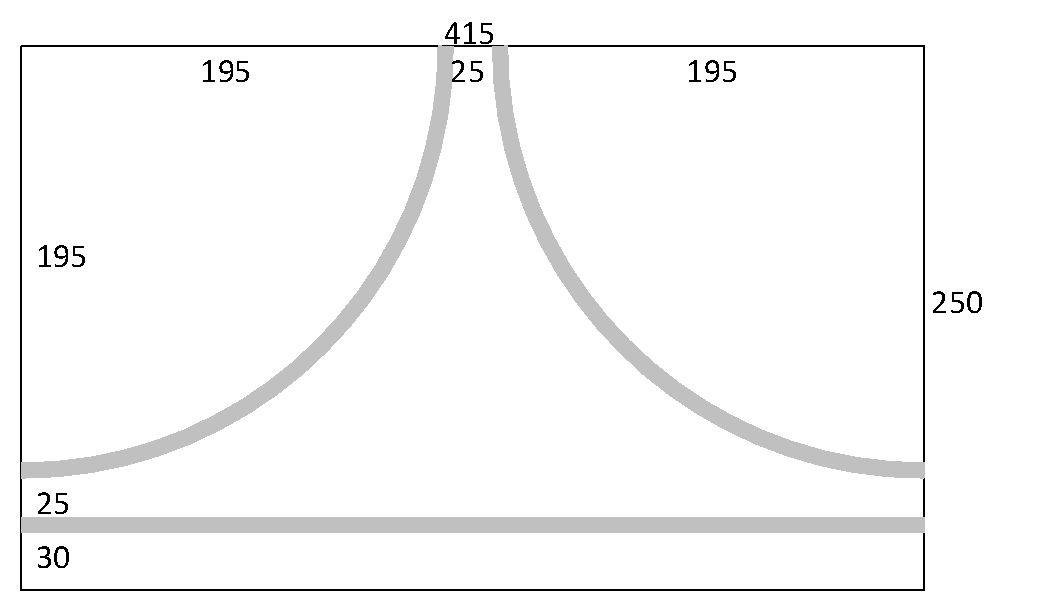

三叉モジュール。

 ドッグボーン時のエンドループ形成用です。(図3)参照、あるいはオーバル時に途中に挟んで3線構成とします。(図2)参照


図1

図2

図3

図4

■RZモジュールの電源供給の方法について

1.レールへの給電
 カーブモジュールの外周側から行います。

 コントローラー側の線とレール側の線の接続は、メルクリンの接続プラグ(7141xと7142x)で行います。コントローラー側がオス(7141x)を使用します。線へのプラグの取り付けは半田付け不要で、マイナスドライバーで可能です。
  レール下側に薄い銅板等を挿入して裏側へ線を引き出します。
  線を通す5mm×5mm程度の切り欠きを側板下部に空けます。
コーナーの両側切り欠きを空け。どちらを使うか選べるようにします。

2.ポイントや照明の給電
 各モジュールで独立して行いますが、DC9Vに統一します。前後どちら側からでも接続できるようにしておきます。

 ACアダプタのプラグは標準的な外径5.5mm ピン2.1mm センタープラスに統一します。ボード側はそれにあったジャックとします。
  線を通す5mm×5mm程度の切り欠きを側板下部に空けます。
こちらにも切り欠きを空け。どちらを使うか選べるようにします。

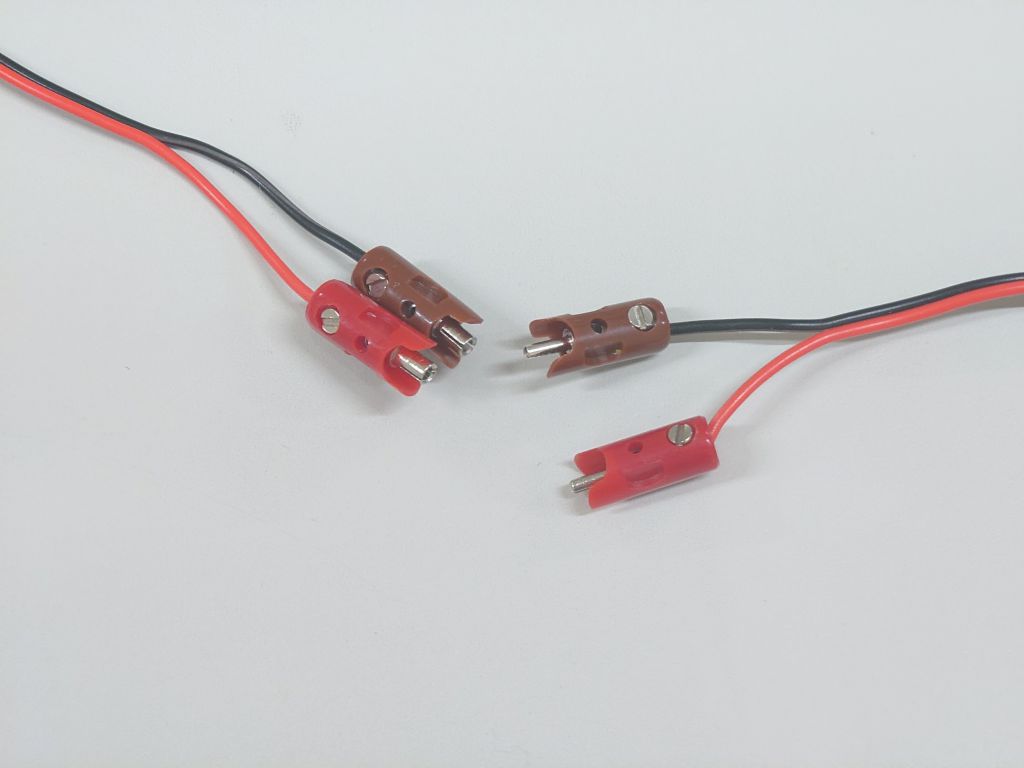

3.プラグについて
 メルクリンの接続プラグには、左の写真のような旧型もありますが、新型と旧型は互換性がありませんので、新型に統一します。また、メルクリンの接続プラグには6色ありますが、メルクリンコントローラーのレール給電線の色である赤(71415と71425)と茶(71411と71421)に統一します。
