Ｚゲージモジュールの標準規格
T-TRAK-Z RZ-TRAK ＲＺモジュール 各モジュールの規格
| |
T-TRAK-Z |
RZ-TRAK |

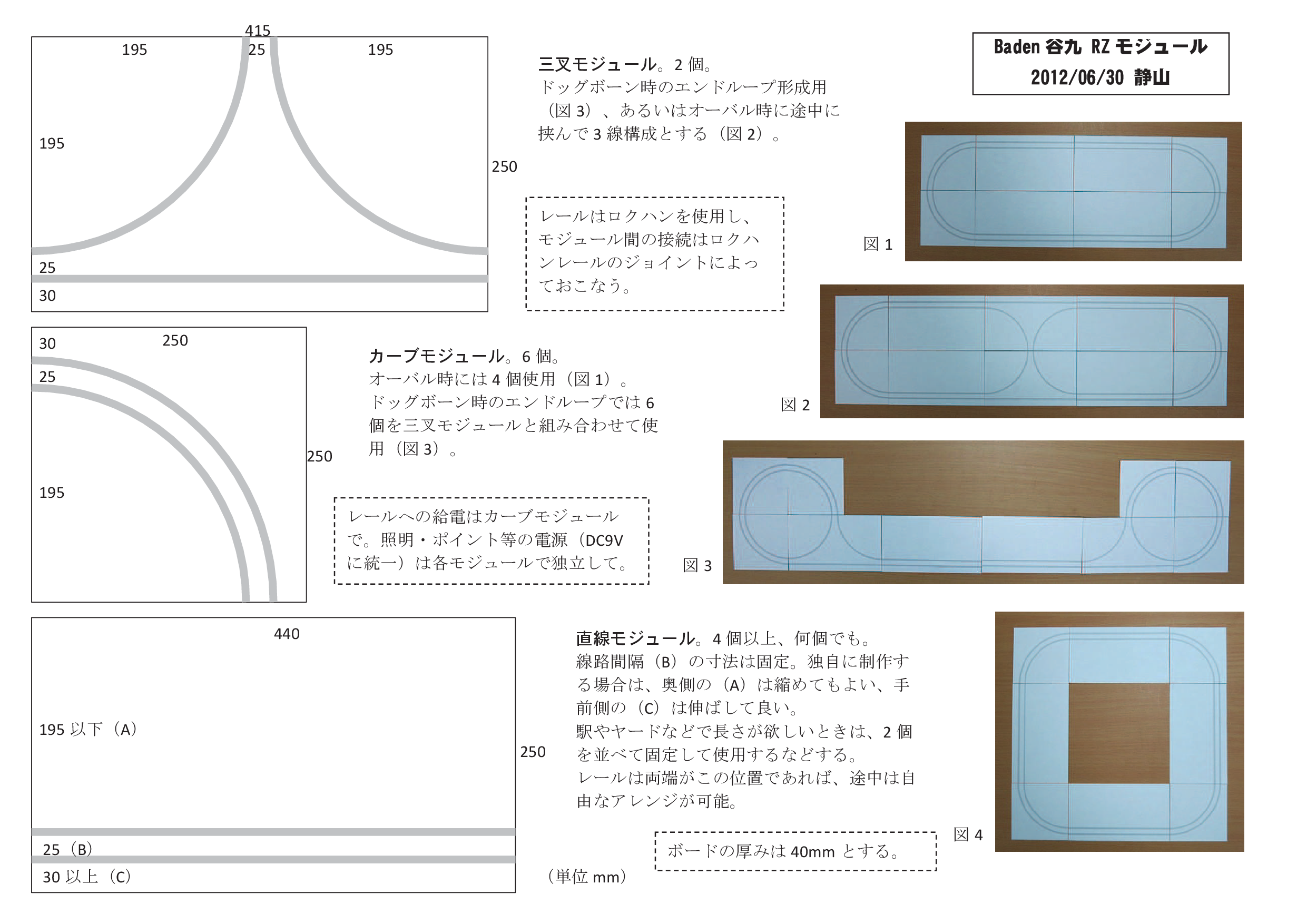

ＲＺモジュール |
| (Zゲージ) |
(Zゲージ) |
(Zゲージ) |
| モジュール上の線路の長さ |
330 mm |
220 mm |
440 mm |
| 440 mm |
| モジュールの長さ(標準直線：single) |
328 mm |
218 mm |
438 mm |
| 12.9375 " |
436 mm |
|
| モジュールの奥行きの最大長 |
286 mm |
218 mm |
250 mm |
| 11.25 " |
|
|
| 曲線モジュールの線路半径(基本) |
195 mm | 220 mm |
195 mm | 220 mm |
195 mm | 220 mm |
| 曲線モジュールの大きさ |
295 x 295 mm |
265 x 265 mm |
250 x 250 mm |
| 11.625 x 11.625 " |
|
|
| 高さ(直線/曲線等全てのモジュール) |
70-100 mm |
64-105 mm |
40 mm |
| 2.75 - 4.0 " |
|
|
| 線路の接続部分/接続形式 |
マイクロトレインズ |
ロクハン |
ロクハン |
| (Micro Trains) |
| 外線の位置(オフセット) |
76 mm |
58 mm |
16 mm |
| 3 " |
|
|
| 複線間隔 |
25 mm |
25 mm |
25 mm |
| 配線(電気)コネクタ |
不明/未定 |
ロクハンフィーダー |
赤茶赤茶 |
| メルクリンソケット |
